PROLÁSER3
Proyección láser de mallas de perforación para minería y túneles
PROLÁSER3 es un instrumento electrónico manufacturado por BLASTX para proyectar diseños de malla de perforación directamente sobre el frente de voladura en labores mineras y túneles. El equipo permite cargar mallas desde el software ProLáser3.0, almacenarlas en memoria y proyectarlas a escala real con láser verde de baja energía. En campo se instala sobre trípode, se alinea con la línea centro topográfica y proyecta la malla para acelerar el pintado manual, mejorar la precisión de perforación y reducir retrabajos en la ejecución de la voladura.
Patrón de voladura
Malla de perforacion proyectada al instante, a escala real
El PROLASER3 almacena hasta 120 disenos en formato DXF y los proyecta sobre el frente de labor en segundos. Sin impresiones, sin mediciones manuales, sin errores de escala.
Instalar en trípode
Se monta a 1.40 m de altura, a 12 m del frente de excavación.
Alinear línea de centro
La línea centro láser (LCL) coincide con la línea centro topográfica (LC).
Cargar diseño de malla
Se selecciona el patrón DXF desde los 120 diseños almacenados en memoria.
Proyectar al instante
La malla completa aparece a escala real sobre el frente. El operador pinta los puntos.
65–85%
Reducción de tiempo
en pintado de malla
120
Diseños en memoria
en formato AutoCAD DXF
12 m
Distancia de proyección
desde el frente de labor
Clase 3B
Clasificación láser
verde, <200 mW, seguro
PROLASER3 en operacion y detalle tecnico

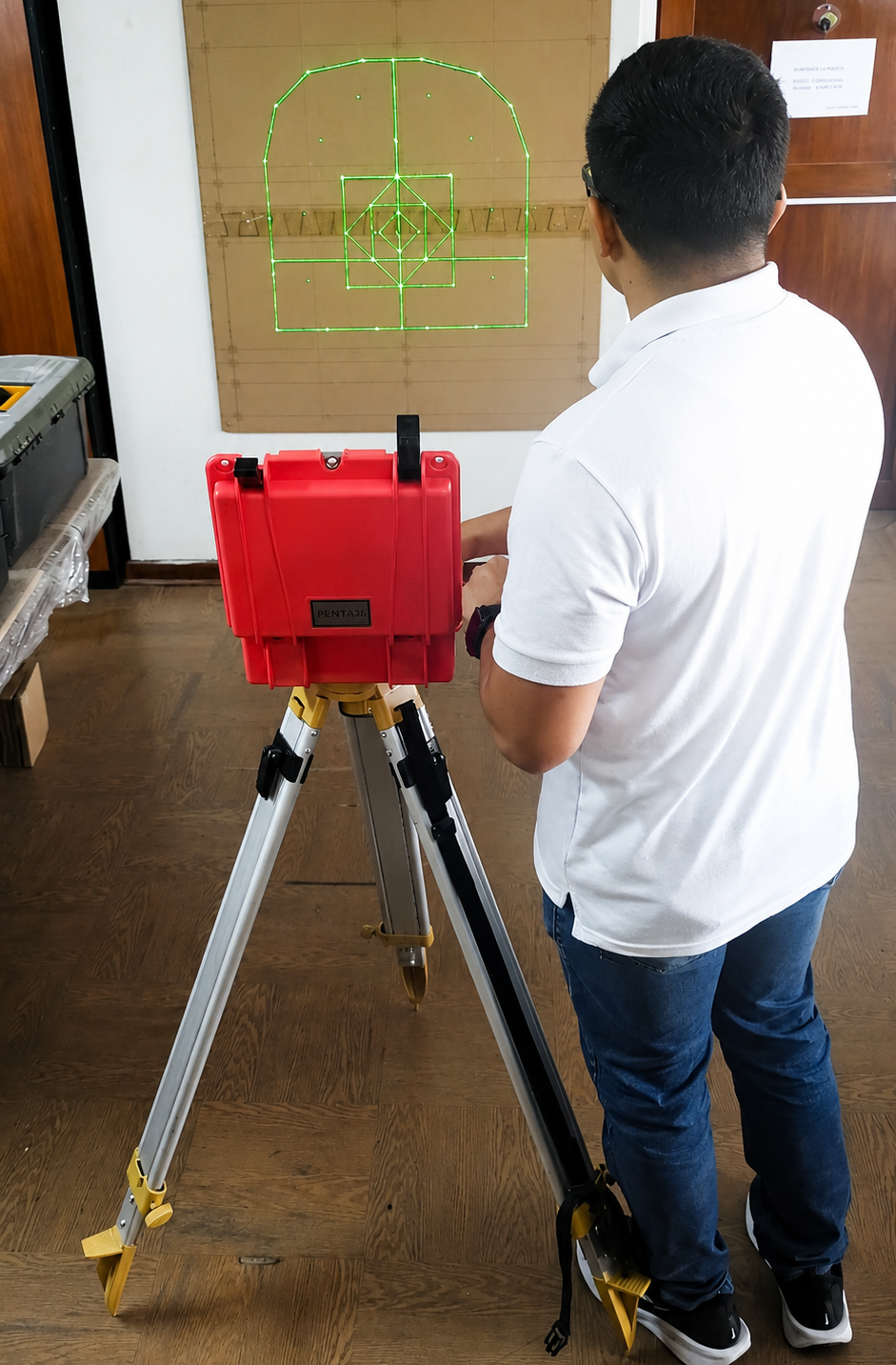

OperacionProyeccion en tiempo real
Operador verificando la malla de perforacion proyectada sobre el frente de labor.

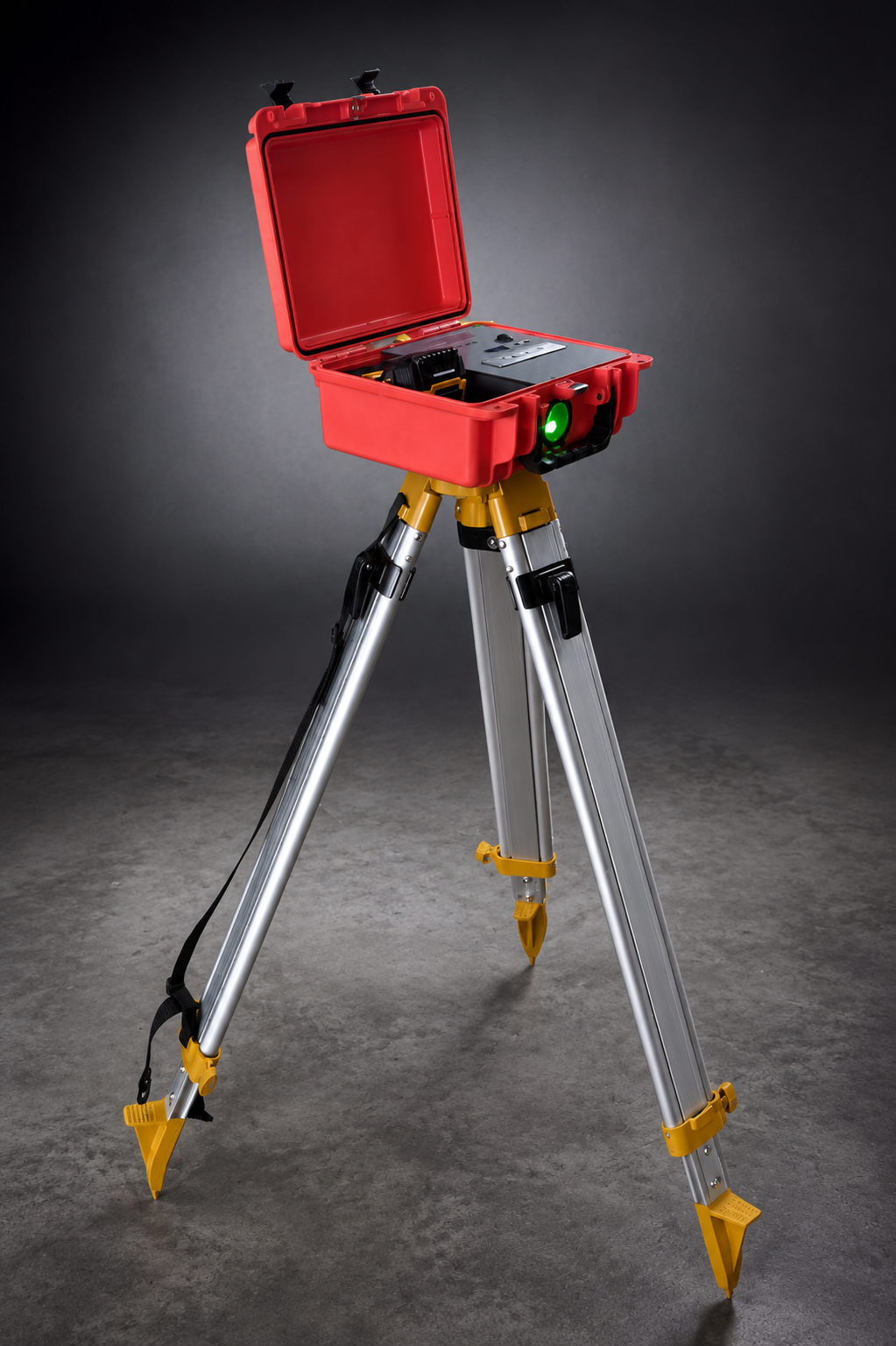

EquipoPROLASER3 montado
Sistema completo sobre tripode con maletin IP67 y modulo laser activo.

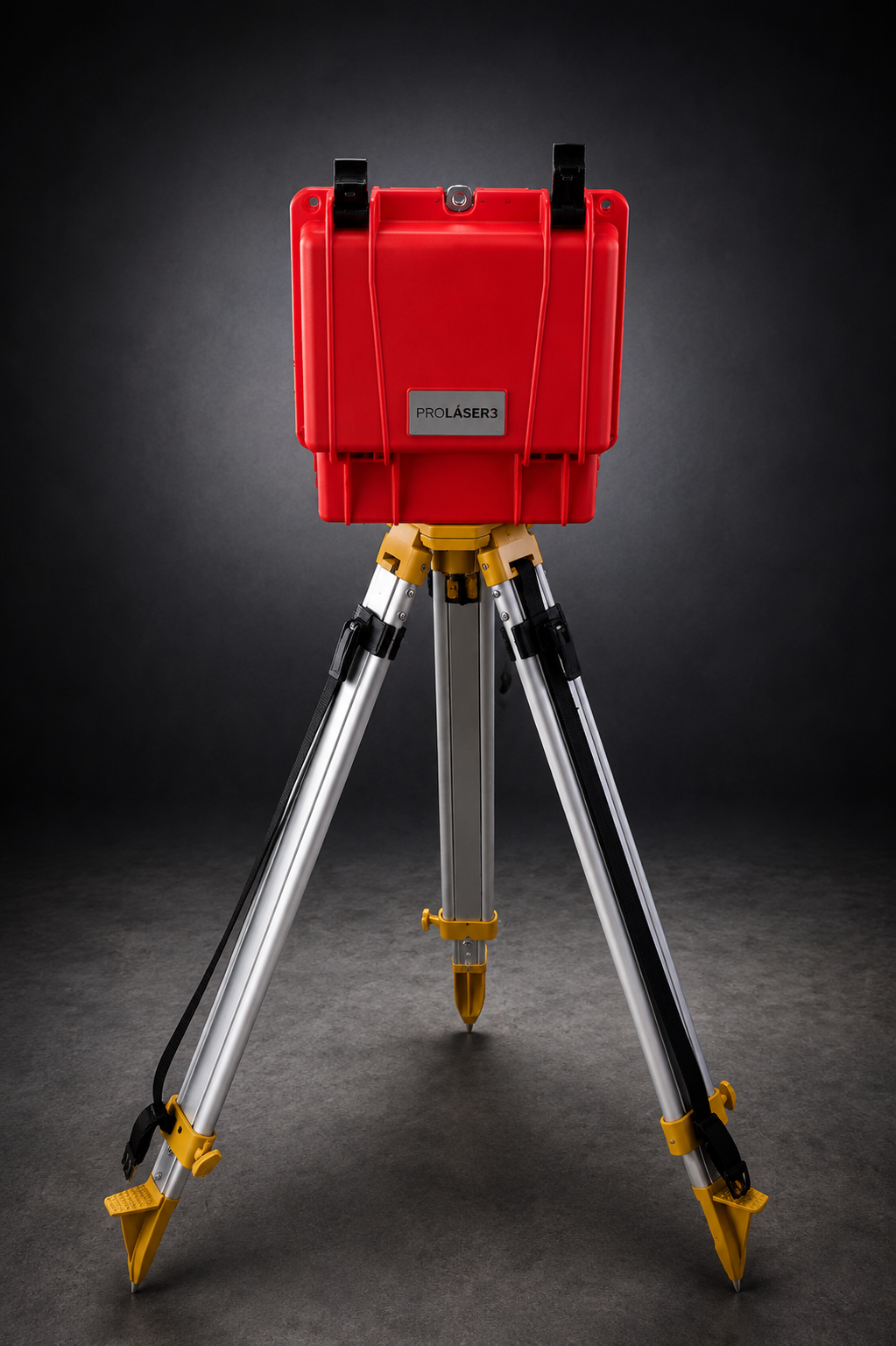

Vista traseraParte posterior abierta
Carcasa posterior del PROLASER3 abierta, montada sobre tripode y lista para alinearse frente a la labor.

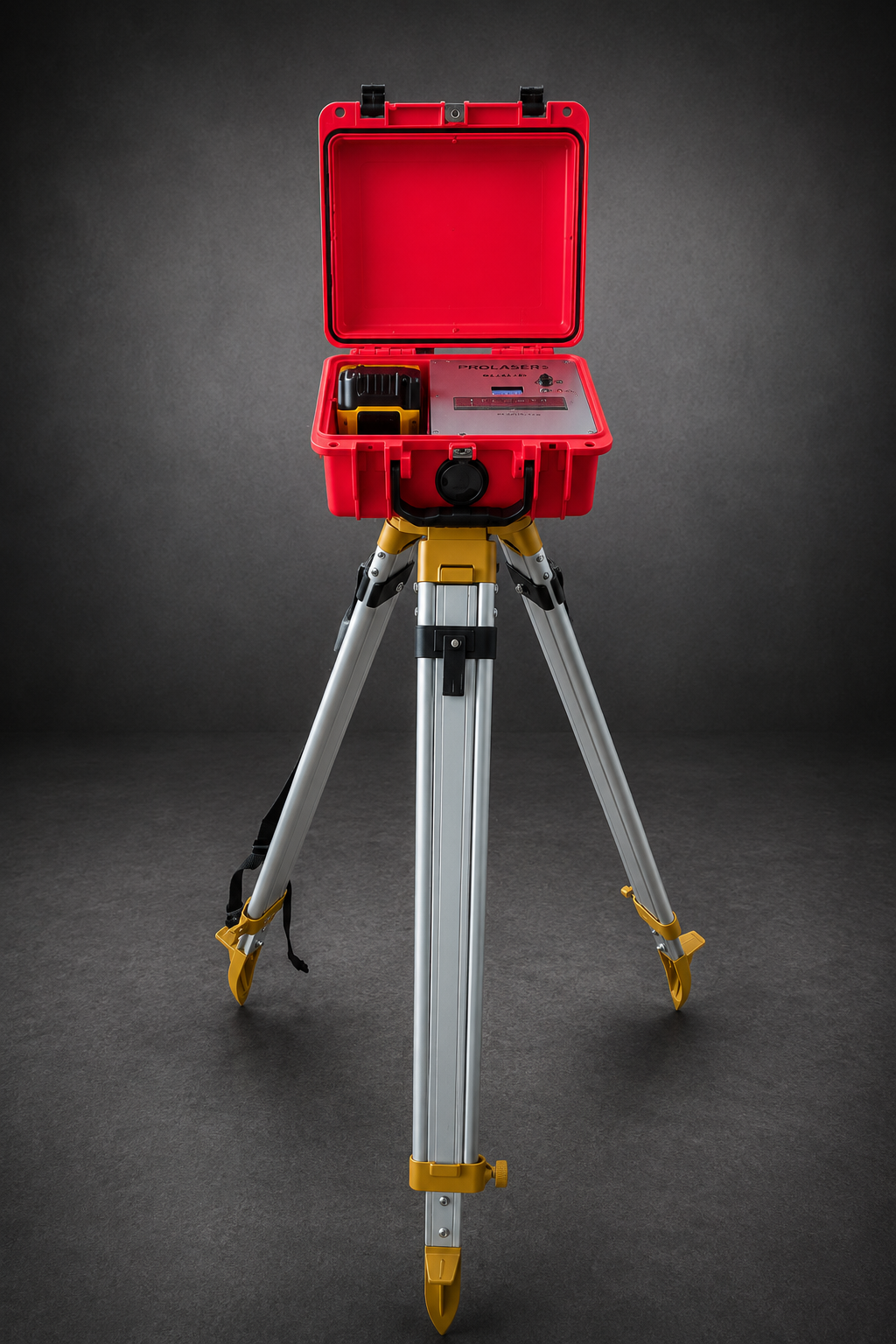

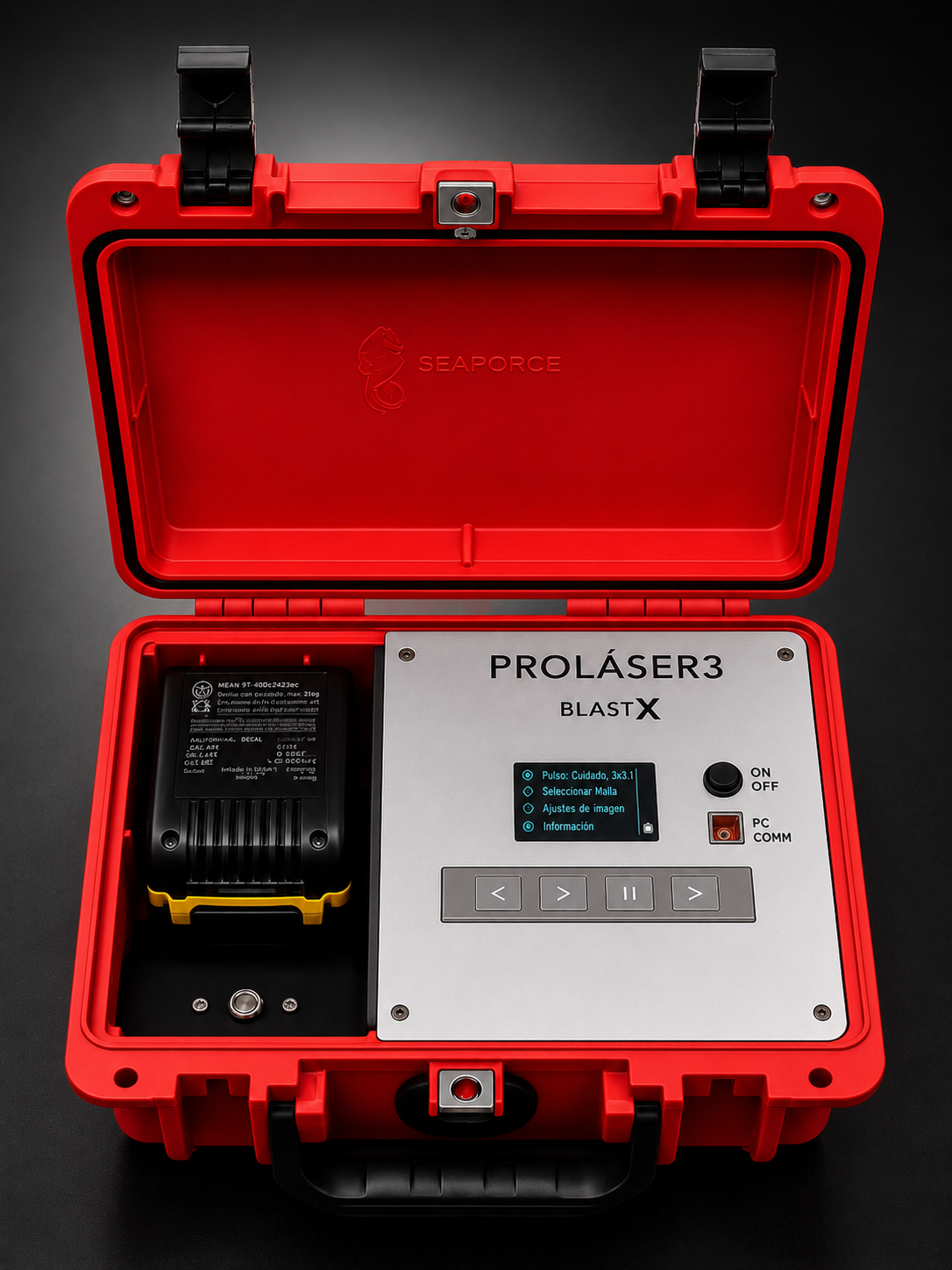

Equipo abiertoPanel interno de operacion
Vista frontal del PROLASER3 abierto, con bateria, pantalla y botonera accesibles para seleccionar y proyectar la malla.
Beneficios para la operacion
Disminución del costo de perforación y voladura
Reducción del tiempo de pintado de malla de perforación de 65% a 85%
Mayor eficiencia en los resultados de voladura por precisión topográfica
Mejor distribución de la energía explosiva y disminución de tacos
Mejor resultado geométrico de la excavación, hastiales y techo
- Almacenamiento en memoria de hasta 120 diseños de voladura en formato AutoCAD
- Software ProLáser3.0 para carga de mallas de perforación al equipo
- Proyección instantánea de la malla de perforación a escala real
- Instalación sobre trípode a 1.40 m de altura y a 12 m del frente
- Láser verde de baja energía, potencia menor a 200 mW, frecuencia 1-30 KHz, categoría 3B
- Estructura robusta y de fácil transporte para ambientes subterráneos
- Componentes electrónicos resistentes para ambientes extremos
- Baterías recargables DeWalt de 20 V y 5 Ah
- Pintado de mallas de perforación en frentes de voladura
- Labores mineras subterráneas
- Túneles y obras de excavación
- Implementación de ingeniería de voladura en campo
